KB10D架空线路故障定位仪

文章来源:http://www.cable500kv.com/  作者:铠柏电网(湖北)有限公司  发表时间:2023-02-23
KB10D架空线路故障定位仪

  用途:

  适用于6-35kV架空线路故障的定位,能够解决低阻故障,高阻故障,弧光接地故障以及相间短路故障等多种故障类型。

  功能特点:

  1.集成故障诊断、交流定位、直流定位、交流耐压、直流耐压五种功能。

  2.故障诊断

  指导合适的定位方法。

  线路绝缘电阻、电容测量。

  3.交流定位-直连输出(低过渡电阻接地):

  发射信号:大功率特种低频交流信号主动注入。

  接收信号:沿线分段查找,无须登杆挂接传感器。

  4.工作效率高:无须登杆,很大提高测试效率,降低工作强度。

  5.交流定位-外接升压器输出(线路存在接地PT,中过渡电阻接地):

  发射信号:大功率特种低频交流信号主动注入。

  接收信号:沿线分段查找,需要登杆挂接传感器。

  6.无需解除线路接地PT。

  7.创新的阻性电流含量和电流幅值比对,解决故障范围更宽。

  8.直流定位(高/低过渡电阻接地及弧光接地):

  发射信号:大功率脉动直流信号主动注入。

  接收信号:沿线分段查找,需要登杆挂接传感器。

  9.全能定位模式,尤其解决弧光接地定位难题。

  10.直流耐压和交流耐压

  11.故障修复后的验收测试。

  12.发射机具有停止自动放电功能,确保操作安全。

  13.发射机具有过流保护、超温保护功能。

  14.发射机内置大容量锂离子电池组,携带方便。

  15.接收机采样全数字化高灵敏度信号处理,判据明确直观。

  16.具有数据记忆功能,掉电不丢失,定点更方便。

  技术指标

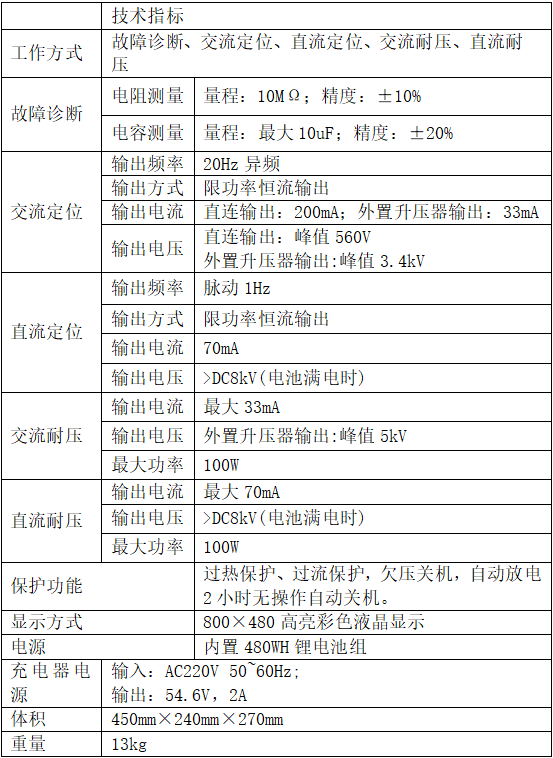

  发射机:

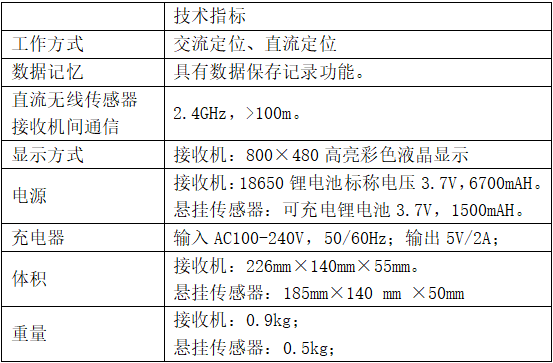

  接收机&悬挂传感器:


  使用条件:温度:-10℃-50℃,湿度<百分之八十RH,海拔<1000m。
